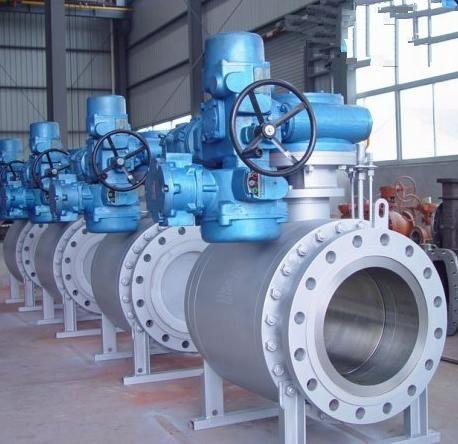

產品名稱：q947F電動固定球閥[ 2019-04-02 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
- Q947型電動固定球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
電動固定球閥產品結構及用途
兩分式和三段式固定球閥又稱測裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。該球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
電動固定球閥適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
Q47型電動固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。
全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
電動固定球閥主要性能規范
試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級(Class) JIS(MPa) 1.6 2.5 4.0 6.4 10.0 150 300 400 600 900 10K 20K 強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 10.2 15.3 23.1 2.4 3.8 密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 7.5 11.2 16.8 1.5 2.8 氣密試驗 0.5-0.7 工作溫度 PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ 適用介質 C：水、油、蒸氣 P：硝酸類(溫度≤200℃ ) R：醋酸類(溫度≤200℃ )
電動固定球閥主要零件材質
零件名稱 材料 材料代號 Ｃ Ｌ Ｐ Ｒ 閥體 閥蓋 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M) 球體 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M) 閥桿 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316) 閥座密封面 PTFE、碳素纖維＋PTFE、對位聚苯 螺柱 螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) 填料 Ｖ型PTFE、柔性石墨
- 電動固定球閥主要外形尺寸
公稱壓力(MPa) 公稱通徑 L D
D1D2 D6 b f/f1 z-φd H(mm) 重量 mm mm Q47 Q347 Q647 Q947 Q47 Q347 Q647 Q947 Q67 Q367 Q667 Q967 1.6 100 229 215 180 155 - 20 8-18 178 416 470 45 78 85 40 73 80 125 356 245 210 185 - 22 8-18 152 542 520 58 107 120 50 100 110 150 394 280 240 210 - 24 8-23 205 572 538 117 145 180 100 130 160 200 457 335 295 265 - 26 12-23 398 736 580 185 220 245 155 200 220 250 533 405 355 320 - 30 12-25 495 890 637 245 280 300 215 255 280 300 610 460 410 375 - 30 12-25 580 910 683 395 450 445 345 415 400 350 686 520 470 435 - 34 16-25 625 1020 796 516 570 585 500 520 540 400 762 580 525 485 - 36 16-30 720 1080 842 756 920 860 700 920 805 450 864 640 585 545 - 40 20-30 770 1120 874 958 1140 1075 900 1140 1010 500 914 705 650 608 - 44 20-34 840 1150 904 1200 1360 1310 1100 1360 1240 600 1067 840 770 718 - 48 20-41 1050 1210 1120 1500 1620 1450 1400 1620 1360 700 1245 910 840 788 - 50 24-41 1100 1300 1218 1800 1930 1810 1680 1930 1710 800 1397 - - - - - - 1150 1460 1328 2100 2250 2010 1980 2250 1910
