電動截止閥
閥門首頁 > 產品展示 > 截止閥 > 電動截止閥 >
產品名稱：上海電動截止閥j941h25cdn250[ 2021-11-18 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動截止閥j941h25cdn250 產品介紹

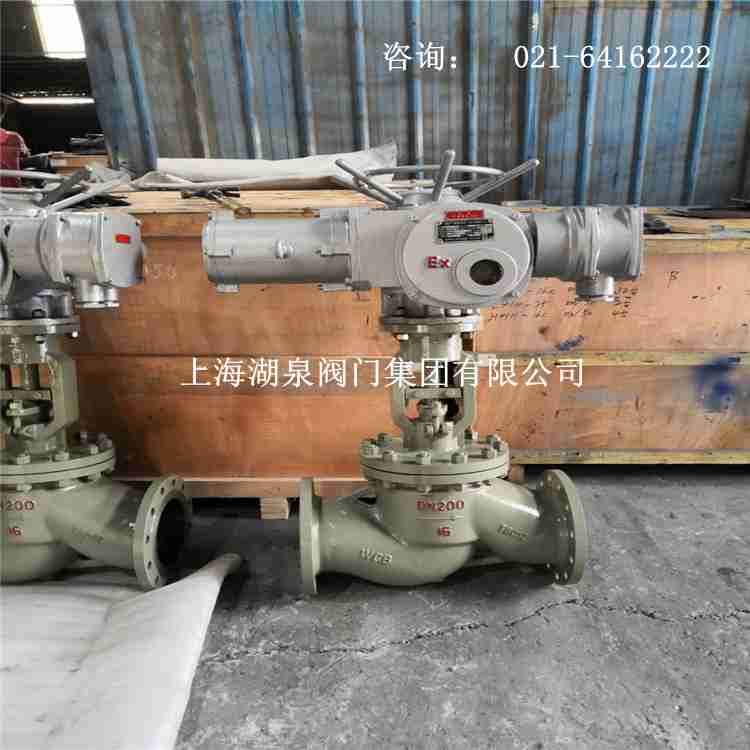

上海湖泉閥門廠家 電動截止閥j941h25cdn250由電動執行器和截止閥兩部分組成。它的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。湖泉閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。該電動截止閥產品能適用于各種壓力、溫度及介質工況。閥在管路中主要用來做切斷、分配和改變介質的流動方向，一般不做調節使用，因為調節時不平衡力太大，對閥芯的沖蝕比較厲害。
二、電動截止閥j941h25cdn250 產品技術參數
閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度 (≤℃) WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425 ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
Stellite12Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200 ZGlCrl8Ni2Mo2Ti CF8M+
Stellite12lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
堿類、混酸200 ZG00Crl7Nil4M02 CF3M+
Stellite12Stel1ite6 316L PTFE 磷酸類、
尿素、甲銨液200 ZGlCr5MO ZGlCr5MO+
Stellite12Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550
閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度 (≤℃) WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425 ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
Stellite12Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200 ZGlCrl8Ni2Mo2Ti CF8M+
Stellite12lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
堿類、混酸200 ZG00Crl7Nil4M02 CF3M+
Stellite12Stel1ite6 316L PTFE 磷酸類、
尿素、甲銨液200 ZGlCr5MO ZGlCr5MO+
Stellite12Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽
三、電動截止閥j941h25cdn250 產品主要規格尺寸
1.6-4.0MPa主要外形連接尺寸及重量
公稱壓力PN(MPa) 公稱通徑DN(mm) 標準值 參考值 L D D1 n2 D6 f f1 Z-φd L1 H 重量 1．6 50 230 160 125 100 16 3 4-φ18 590 645 48 65 290 180 145 120 18 3 4-φ18 590 690 60 80 310 195 160 135 20 3 8-φ18 590 715 65 100 350 215 180 155 20 3 8-φ18 590 770 71 125 400 254 210 185 22 3 8-φ18 590 780 119 150 480 280 240 210 24 3 8-φ23 590 810 210 200 600 335 295 265 26 3 12-φ23 810 967 320 250 622 405 355 320 30 3 12-φ25 810 1143 550 300 698 460 410 375 30 4 12-φ25 830 1292 785 2.5 50 230 160 125 100 20 3 4-φ18 590 645 50 65 290 180 145 120 22 3 8-φ18 590 690 65 80 310 195 160 135 22 3 8-φ18 590 715 67 100 350 230 190 160 24 3 8-φ23 590 770 73 125 400 270 220 188 28 3 8-φ25 590 780 127 150 480 300 250 218 30 3 8-φ25 810 810 215 200 600 360 310 278 34 3 12-φ25 810 967 322 250 622 425 370 332 36 3 12-φ30 830 1143 585 300 698 485 430 390 40 4 16-φ30 830 1292 795 4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61 65 290 180 145 120 110 22 3 4 8-φ18 590 690 75 80 310 195 160 135 121 22 3 4 8-φ18 590 715 84 100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101 125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207 150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226 200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
6.4-16MPa主要外形連接尺寸及重量
6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64 65 340 200 160 130 110 28 3 4 8-φ23 590 750 77 80 380 210 170 140 121 30 3 4 8-φ23 590 785 86 100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171 125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243 150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296 200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420 10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81 65 340 220 170 138 110 32 3 4 8-φ25 590 734 102 80 380 230 180 148 121 34 3 4 8-φ30 810 847 175 100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194 125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285 150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450 200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850 16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92 65 340 245 190 152 110 44 3 4 8-φ30 810 743 165 80 380 260 205 168 121 46 3 4 8-φ30 830 820 216 100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238
